Installer une prise électrique semble parfois être une tâche intimidante, mais avec quelques connaissances de base et en respectant les consignes de sécurité, ça peut devenir un vrai jeu d’enfant. Avec la demande constante pour plus d’appareils électroniques à la maison, savoir comment brancher une prise devient une compétence de plus en plus essentielle. Dans cet article, nous allons détailler chaque étape, afin que même les débutants puissent s’y mettre en toute confiance tout en garantissant la sécurité électrique. Qu’il s’agisse d’ajouter une nouvelle prise ou de remplacer une prise défectueuse, chaque étape a son importance.
Dans un monde où tout fonctionne à l’électricité, comprendre le câblage de votre habitat est fondamental. En 2025, alors que l’innovation continue de transformer nos espaces de vie, s’assurer que vous pouvez manipuler ces branchements électriques en toute sécurité et efficacité est un atout non négligeable. On va plonger dans les astuces, le matériel requis, et les étapes pour que votre installation soit à la fois fonctionnelle et sécuritaire.
En bref :
- ⚡ Comprendre les bases des branchements électriques est crucial.
- 🔧 Préparez le matériel et les outils électriques nécessaires.
- ✔️ Suivez strictement les consignes de sécurité lors du câblage.
- 📋 Respectez les normes électriques en vigueur pour une installation conforme.
- 🔍 Vérifiez votre installation avant de remettre le courant.
Les étapes préliminaires avant de brancher une prise électrique
Avant de passer à l’action, s’assurer que vous êtes bien préparé est une priorité. Installer une prise électrique nécessite quelques outils spécifiques ainsi que de la patience. Voici le matériel de base que vous devrez réunir avant de commencer le processus d’installation.

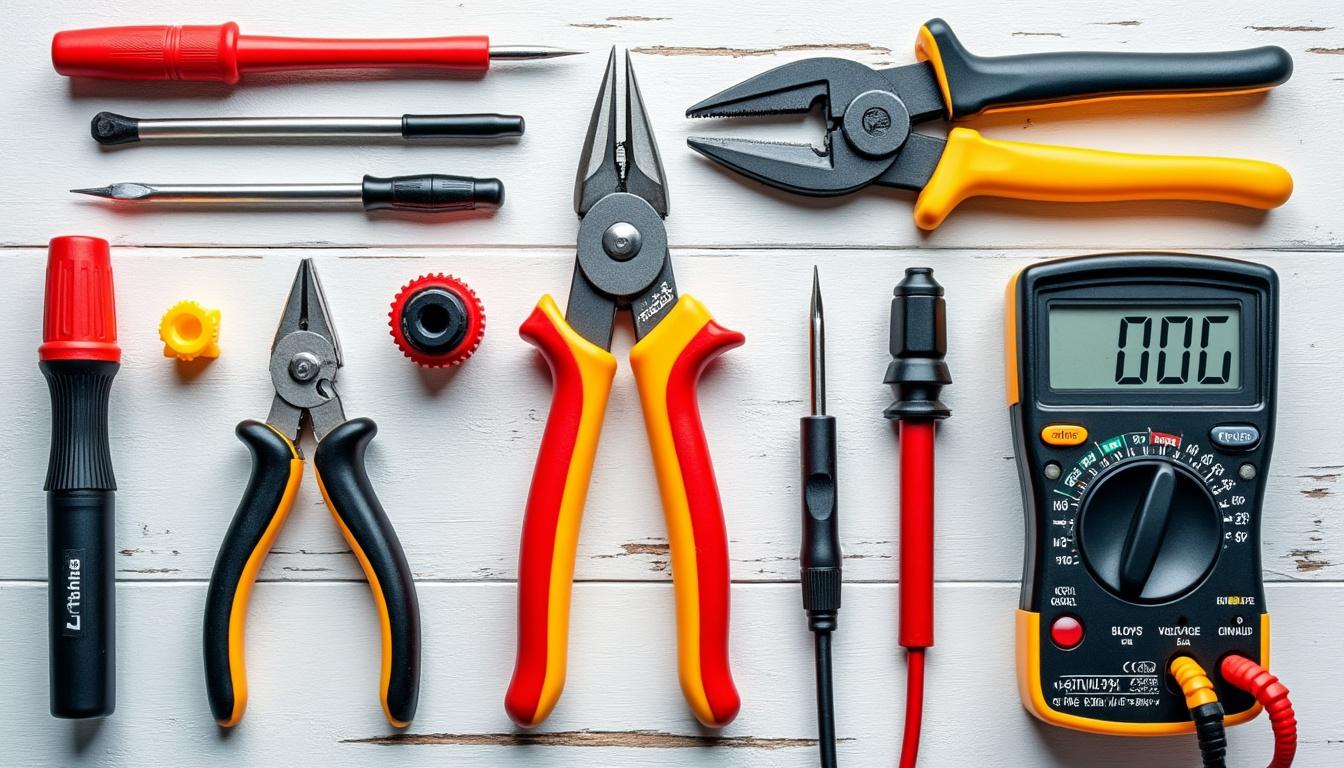

Matériel nécessaire pour l’installation
Vous aurez besoin de :
- 🪛 Une boîte d’encastrement pour la prise
- 🔌 Des fils électriques en fonction de la norme en vigueur
- 🔧 Un socle de prise 2P + T
- ✂️ Une pince coupante et une pince à dénuder
- 🌀 Un tournevis d’électricien
- ⚠️ Un disjoncteur approprié (10A, 16A ou 20A selon l’application)
- 📦 De la gaine ICTA pour protéger le câblage
Pour une prise classique, trois fils sont indispensables : un fil de phase de couleur rouge, un fil neutre de couleur bleue et un fil de terre de couleur vert-jaune. Respecter les couleurs est très important, car cela garantit un câblage correct.
Conseils sur le sens de branchement
Sur le sujet du sens de branchement, il existe une certaine flexibilité. Selon la norme NF C 15-100, il n’y a pas de règle stricte stipulant que la phase doit être à droite ou à gauche. Cependant, par souci de cohérence et pour éviter des confusions ultérieures, il est généralement recommandé d’installer la phase à droite lorsque vous regardez la prise. La phase est souvent indiquée par la lettre « L ».
Ce choix est surtout une question de convenance. En effet, si tous vos appareils sont câblés de manière similaire, cela facilite le dépannage en cas de problème. Assurez-vous de garder cette convention sur l’ensemble de votre installation électrique.
Les étapes pour brancher votre prise électrique
Une fois que vous avez rassemblé tout le matériel, vous êtes prêt à commencer le processus de branchement de votre prise électrique. Voici les étapes détaillées à suivre pour vous assurer que tout se passe bien.
Étape 1 : Préparer l’espace et couper le courant
Avant d’attaquer le câblage, commencez par couper l’électricité au niveau du disjoncteur principal. Cela évitera tout risque de choc électrique. Ensuite, percez un trou de 68 mm à l’endroit où vous souhaitez installer votre prise, en utilisant une scie cloche. Une fois le trou fait, tirez votre gaine contenant les fils électriques jusqu’à la zone de travail.
Étape 2 : Dénuder les fils
À l’aide de la pince à dénuder, retirez environ 12 mm d’isolation des fils électriques. Ceci est essentiel pour garantir un bon contact au niveau des bornes. À ce stade, vérifiez l’état des fils ; ils doivent être brillants et non corrodés.
Étape 3 : Raccordement des fils sur la prise
Connectez les fils : le fil de phase (rouge) sur la borne « L », le fil neutre (bleu) sur la borne « N », et le fil de terre (vert-jaune) au milieu. Si votre prise a des bornes automatiques, il vous suffira de les clipser. Sinon, si vous utilisez des bornes à vis, il faudra alors visser les fils. Assurez-vous qu’aucun cuivre ne dépasse.
Étape 4 : Installation physique de la prise
Positionnez la prise dans la boîte d’encastrement et fixez-la à l’aide des vis. Assurez-vous que la prise est bien de niveau pour une finition esthétique. Une fois la prise en place, clipsez la plaque de finition. Vous avez maintenant une prise prête à fonctionner !
Normes et sécurité autour du branchement électrique
Une bonne installation électrique repose largement sur le respect des normes en vigueur, notamment la norme NF C 15-100, qui régule les installations électriques en France. Cette norme impose des exigences strictes pour assurer la sécurité de toutes les installations.
Calculer le nombre de prises sur un circuit
Il est crucial de savoir combien de prises vous pouvez installer sur un circuit. En général, pour un circuit avec un maximum de 8 prises, vous devez utiliser un câblage de 1,5 mm², tandis qu’un circuit supportant jusqu’à 12 prises nécessitera un câblage de 2,5 mm². Assurez-vous d’utiliser un disjoncteur approprié pour éviter toute surcharge.
Les erreurs à éviter pour une installation sécurisée
Voici quelques erreurs communes à éviter :
- 💡 Ne pas vérifier l’absence de courant avant de travailler.
- 🔄 Oublier de respecter les normes de câblage.
- ⚠️ Brancher plusieurs appareils à haute consommation sur une seule prise.
Il est essentiel de se rappeler que la sécurité électrique ne doit jamais être négligée. Chaque erreur peut entraîner des risques d’accidents, voire des incendies. Se conformer aux normes et effectuer des vérifications régulières constituent des pratiques recommandées.
Vérification finale et conseils pratiques
Après avoir branché votre prise, il est temps de tester l’installation avant de remettre le courant. Utiliser un testeur de prise est fortement recommandé pour assurer le bon fonctionnement du circuit. Vous pouvez également suivre ces dernières étapes pour vous assurer que tout est en ordre.
Tests de fonctionnement
Activez le disjoncteur que vous aviez coupé et vérifiez en branchant un appareil simple, comme une lampe. Si elle fonctionne, votre installation est réussie ! N’oubliez pas d’utiliser un testeur pour vérifier la terre et valider votre installation.
Consignes de sécurité à respecter
Voici quelques consignes de sécurité à garder à l’esprit :
- 🔒 Toujours couper l’alimentation avant de travailler sur un circuit.
- 🛡️ Utiliser des outils électriques isolés pour votre sécurité.
- ❗ S’assurer que tout le câblage est neuf et en bon état.
Quels outils sont nécessaires pour brancher une prise électrique ?
Pour brancher une prise électrique, vous aurez besoin d’une boîte d’encastrement, de fils électriques, d’une prise elle-même, d’une pince coupante, d’une pince à dénuder, d’un tournevis d’électricien et d’un disjoncteur approprié.
Quels sont les risques si je ne respecte pas les normes en matière d’électricité ?
Ne pas respecter les normes en matière d’électricité peut entraîner des surcharges, des courts-circuits, et même des incendies. Il est crucial de suivre les normes NF C 15-100 pour garantir la sécurité.
Comment savoir si une prise est correctement installée ?
Pour vérifier si une prise est correctement installée, assurez-vous qu’elle est bien fixée, que les fils sont correctement connectés, et effectuez un test fonctionnel avec un appareil simple. L’utilisation d’un testeur de prise est également recommandée.
Pourquoi la terre est-elle importante dans une installation électrique ?
La terre permet d’évacuer les courants de fuite, protégeant ainsi les personnes contre les électrocutions. Une prise avec une bonne connexion à la terre est essentielle pour la sécurité de l’installation.
Peut-on installer une prise sous une surface humide ?
Il n’est pas recommandé d’installer une prise sous une surface humide sans équipement de protection approprié. Des prises spécifiques, résistantes à l’eau, doivent être utilisées dans ces environnements.
